C# CAD插件开发实例源码下载

0,
项目效果查看：
a:在CAD2006的命令行输入netload，加载Test.dll
b1:在命令行输入helloworld可以看到命令功能
b2:右键可以看到右键菜单，画一个红色的圆

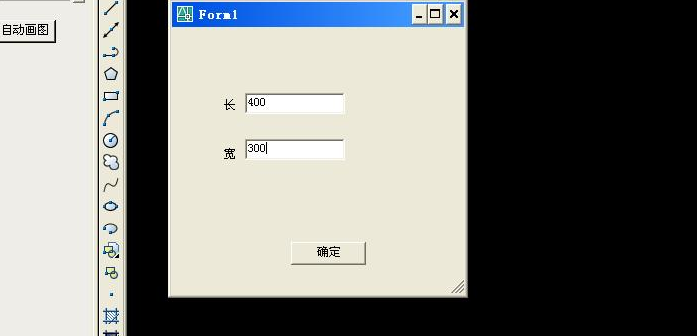

b3:左边工具面板多了一个工具条，有个界面可以输入各种参数来画一个组合图形

1，建一个xindows窗体程序项目，设置输出为类库
2，引用acdbmgd.dll和acmgd.dll
3，引用如下命名空间
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.Geometry;
using Autodesk.AutoCAD.Windows.ToolPalette;
using Autodesk.AutoCAD.Windows;

4，在Form1上规划界面和后台代码。重点看代码如何实现

5，计划是CAD上增加一个面板按钮，点击按钮就打开Form1来自动画图。
   这里我们加一个用户控件，拖一个按钮，按钮方法写：
Form1 modalForm = new Form1();            Autodesk.AutoCAD.ApplicationServices.Application.ShowModalDialog(modalForm);
注意这里仅仅是打开的窗体的方式选择了AutoCAD的方式。
想建立一整套工具栏，就多拉几个按钮。按4的方法写好每个按钮执行的代码（可以要个Form1这样的界面，也可以不要，自由选择）

6,把这个项目导出还需要一个类来辅助
先看初始化Initialize()和Terminate()方法。这里给CAD加了一个面板工具栏和右键菜单，以及一些命令行

资源下载

此资源下载价格为3D币（VIP免费），请先登录

资源文件列表

CAD插件开发——以CAD2006为例/acdbmgd.dll , 1975416
CAD插件开发——以CAD2006为例/acmgd.dll , 1070200
CAD插件开发——以CAD2006为例/CAD插件开发.txt , 1195
CAD插件开发——以CAD2006为例/Test/bin/Debug/acdbmgd.dll , 1975416
CAD插件开发——以CAD2006为例/Test/bin/Debug/acmgd.dll , 1070200
CAD插件开发——以CAD2006为例/Test/bin/Debug/Test.dll , 13312
CAD插件开发——以CAD2006为例/Test/bin/Debug/Test.pdb , 30208
CAD插件开发——以CAD2006为例/Test/Class1.cs , 5143
CAD插件开发——以CAD2006为例/Test/Form1.cs , 3335
CAD插件开发——以CAD2006为例/Test/Form1.Designer.cs , 3987
CAD插件开发——以CAD2006为例/Test/Form1.resx , 5817
CAD插件开发——以CAD2006为例/Test/ModelessForm.cs , 597
CAD插件开发——以CAD2006为例/Test/ModelessForm.Designer.cs , 1994
CAD插件开发——以CAD2006为例/Test/ModelessForm.resx , 5817
CAD插件开发——以CAD2006为例/Test/obj/x86/Debug/DesignTimeResolveAssemblyReferencesInput.cache , 6268
CAD插件开发——以CAD2006为例/Test/obj/x86/Debug/GenerateResource-ResGen.read.1.tlog , 444
CAD插件开发——以CAD2006为例/Test/obj/x86/Debug/GenerateResource-ResGen.write.1.tlog , 700
CAD插件开发——以CAD2006为例/Test/obj/x86/Debug/ResolveAssemblyReference.cache , 10027
CAD插件开发——以CAD2006为例/Test/obj/x86/Debug/Test.csproj.FileListAbsolute.txt , 927
CAD插件开发——以CAD2006为例/Test/obj/x86/Debug/Test.dll , 13312
CAD插件开发——以CAD2006为例/Test/obj/x86/Debug/Test.Form1.resources , 180
CAD插件开发——以CAD2006为例/Test/obj/x86/Debug/Test.ModelessForm.resources , 180
CAD插件开发——以CAD2006为例/Test/obj/x86/Debug/Test.pdb , 30208
CAD插件开发——以CAD2006为例/Test/obj/x86/Debug/Test.Properties.Resources.resources , 180
CAD插件开发——以CAD2006为例/Test/Program.cs , 485
CAD插件开发——以CAD2006为例/Test/Properties/AssemblyInfo.cs , 1350
CAD插件开发——以CAD2006为例/Test/Properties/Resources.Designer.cs , 2856
CAD插件开发——以CAD2006为例/Test/Properties/Resources.resx , 5612
CAD插件开发——以CAD2006为例/Test/Properties/Settings.Designer.cs , 1087
CAD插件开发——以CAD2006为例/Test/Properties/Settings.settings , 249
CAD插件开发——以CAD2006为例/Test/Test.csproj , 4302
CAD插件开发——以CAD2006为例/Test/Test.csproj.user , 280
CAD插件开发——以CAD2006为例/Test/Test.suo , 2560
CAD插件开发——以CAD2006为例/Test.dll , 13312
