CHART时间曲线实时移动图实例

时间曲线实时移动图实例

/* ***********************************************
 * Author		:  wolfxin2010
 * Email		:  wolfxin2010@163.com
 * DateTime		:  2012-08-10 17:03:23

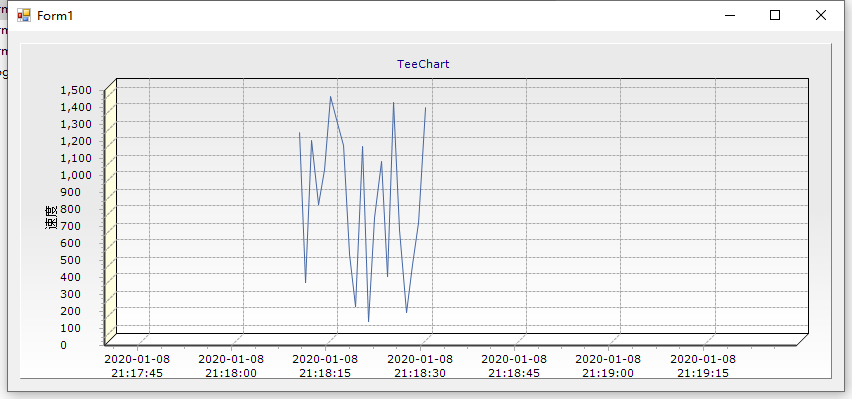

 * Description	:  Teechart控件实例：X坐标轴以时间显示，并实时更新X坐标时间（条件：绘画坐标点超过50个时）
 *
 * ***********************************************/

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Windows.Forms;

namespace DemoTeechart
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        private void Form1_Load(object sender, EventArgs e)
        {
            fastLine1.Add(DateTime.Now.ToOADate(), 1000);

            fastLine1.GetVertAxis.SetMinMax(0, 1500);
            fastLine1.GetHorizAxis.SetMinMax(DateTime.Now, DateTime.Now.AddSeconds(120));
        }
        Random rnd= new Random();
        private void AnimateSeries(Steema.TeeChart.TChart chart)
        {

            double newX, newY;

            chart.AutoRepaint = false;

            /// <summary>
            /// 绘画坐标点超过50个时将实时更新X时间坐标
            /// </summary>
            while (this.fastLine1.Count > 50)
            {
                this.fastLine1.Delete(0);
                fastLine1.GetHorizAxis.SetMinMax(DateTime.Now.AddSeconds(-50), DateTime.Now.AddSeconds(60));
            }

            newX = DateTime.Now.ToOADate();
            newY =  rnd.Next(1500);
            if(Math.Abs(newY)> 1.0e 4) newY =0.0;
            fastLine1.Add(newX,newY);

            chart.AutoRepaint = true;
            chart.Refresh();
        }

        private void timer1_Tick(object sender, EventArgs e)
        {
            AnimateSeries(this.tChart1);
        }
    }
}

资源下载

此资源下载价格为3D币（VIP免费），请先登录

资源文件列表

Teechart时间曲线实时移动图实例/TeechartAxiz.zip , 1250732
vs自带Chart时间曲线实时移动图实例/ChartTest/bin/Debug/ChartTest.exe , 9216
vs自带Chart时间曲线实时移动图实例/ChartTest/bin/Debug/ChartTest.pdb , 19968
vs自带Chart时间曲线实时移动图实例/ChartTest/bin/Debug/ChartTest.vshost.exe , 11600
vs自带Chart时间曲线实时移动图实例/ChartTest/bin/Debug/ChartTest.vshost.exe.manifest , 490
vs自带Chart时间曲线实时移动图实例/ChartTest/ChartTest.csproj , 3745
vs自带Chart时间曲线实时移动图实例/ChartTest/Form1.cs , 1410
vs自带Chart时间曲线实时移动图实例/ChartTest/Form1.Designer.cs , 3359
vs自带Chart时间曲线实时移动图实例/ChartTest/Form1.resx , 6011
vs自带Chart时间曲线实时移动图实例/ChartTest/obj/x86/Debug/ChartTest.csproj.FileListAbsolute.txt , 997
vs自带Chart时间曲线实时移动图实例/ChartTest/obj/x86/Debug/ChartTest.exe , 9216
vs自带Chart时间曲线实时移动图实例/ChartTest/obj/x86/Debug/ChartTest.Form1.resources , 180
vs自带Chart时间曲线实时移动图实例/ChartTest/obj/x86/Debug/ChartTest.pdb , 19968
vs自带Chart时间曲线实时移动图实例/ChartTest/obj/x86/Debug/ChartTest.Properties.Resources.resources , 180
vs自带Chart时间曲线实时移动图实例/ChartTest/obj/x86/Debug/DesignTimeResolveAssemblyReferences.cache , 5226
vs自带Chart时间曲线实时移动图实例/ChartTest/obj/x86/Debug/DesignTimeResolveAssemblyReferencesInput.cache , 6458
vs自带Chart时间曲线实时移动图实例/ChartTest/obj/x86/Debug/GenerateResource.read.1.tlog , 376
vs自带Chart时间曲线实时移动图实例/ChartTest/obj/x86/Debug/GenerateResource.write.1.tlog , 858
vs自带Chart时间曲线实时移动图实例/ChartTest/obj/x86/Debug/ResolveAssemblyReference.cache , 8683
vs自带Chart时间曲线实时移动图实例/ChartTest/Program.cs , 490
vs自带Chart时间曲线实时移动图实例/ChartTest/Properties/AssemblyInfo.cs , 1350
vs自带Chart时间曲线实时移动图实例/ChartTest/Properties/Resources.Designer.cs , 2868
vs自带Chart时间曲线实时移动图实例/ChartTest/Properties/Resources.resx , 5612
vs自带Chart时间曲线实时移动图实例/ChartTest/Properties/Settings.Designer.cs , 1094
vs自带Chart时间曲线实时移动图实例/ChartTest/Properties/Settings.settings , 249
vs自带Chart时间曲线实时移动图实例/ChartTest.sln , 869
vs自带Chart时间曲线实时移动图实例/ChartTest.suo , 20480
